Nguyên lý hoạt động

Dựa trên định luật Faraday: Chất lỏng dẫn điện chảy qua từ trường tạo bởi cuộn dây kích từ sẽ sinh ra điện áp tỷ lệ với vận tốc dòng chảy. Điện áp được điện cực thu nhận và chuyển thành tín hiệu lưu lượng chính xác.

• Không bộ phận chuyển động → Không tổn thất áp suất, ít tắc nghẽn, tuổi thọ cao.
• Đo hai chiều, tự báo lỗi ống rỗng, tự chẩn đoán.

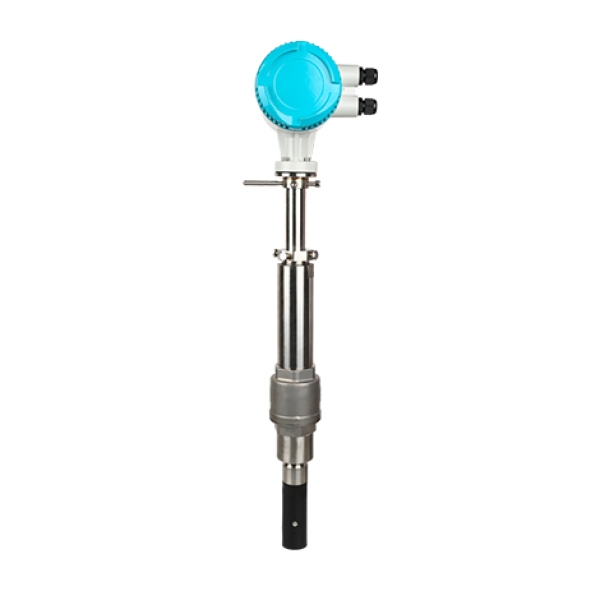

Đặc điểm nổi bật của Insertion Electromagnetic Flow Meter Q&T (QTLD/C series)

• Kích thước đường ống: DN100 – DN3000 mm (4" – 120") – lý tưởng cho đường ống lớn.
• Độ chính xác: ±1.5% của giá trị đọc (tại vận tốc ≥ 0.5 m/s), vận tốc đo 0.1 – 15 m/s.
• Độ lặp lại: ≤ 0.17%.
• Độ dẫn điện chất lỏng: ≥ 5 μS/cm (nước thông thường), ≥ 20 μS/cm (nước khử ion).
• Vật liệu điện cực: SS316L, Hastelloy C/B, Titanium, Tantalum, Platinum-iridium – chịu ăn mòn tốt.
• Vật liệu cảm biến: ABS (tiêu chuẩn), Polypropylene (tùy chọn).

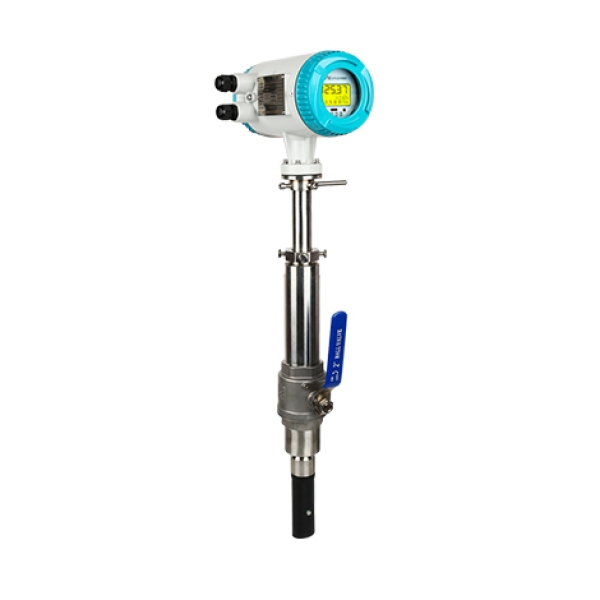

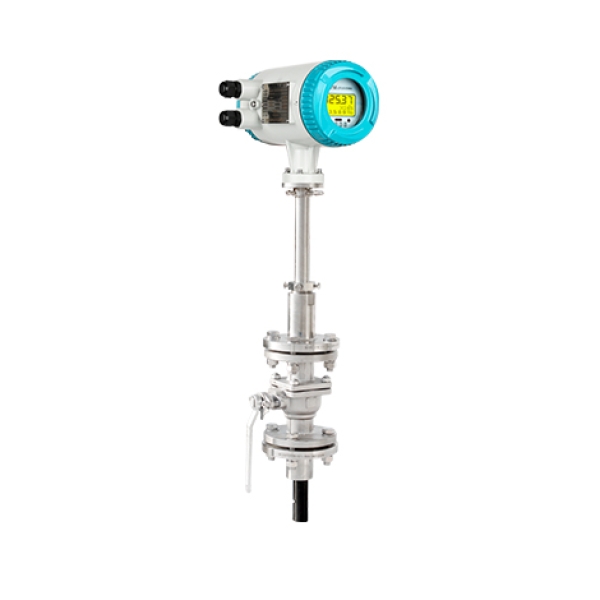

• Kết nối: G2" ren bi van hoặc DN50 flange bi van (hot-tap, lắp/rút không ngừng dòng).
• Nhiệt độ chất lỏng: -20°C đến +80°C.
• Áp suất định mức: 1.6 MPa (tiêu chuẩn).
• Bảo vệ: Transmitter IP65 (IP67 tùy chọn), Sensor IP65/IP68 (chôn ngầm/submersible cho loại remote).
• Nguồn điện: 85–250 VAC, 8–36 VDC, hoặc tùy chọn pin/solar.
• Đầu ra tín hiệu: 4–20 mA + Pulse + RS485 (Modbus), HART, GPRS, PROFIBUS (tùy chọn).
• Màn hình: LCD 128x128 mm, hiển thị lưu lượng tức thời, tổng tích lũy (3 bộ đếm: thuận/ngược/net), vận tốc, báo lỗi.
• Ngôn ngữ: Tiếng Anh, Trung, Ý, Pháp, Tây Ban Nha, Hàn, Bồ Đào Nha...
• Chức năng: Báo lỗi cao/thấp, ống rỗng, kích từ lỗi; tổngizer tích hợp.

Ưu điểm vượt trội so với loại flange truyền thống

• Tiết kiệm chi phí: Chỉ cần một cảm biến cho nhiều kích cỡ ống lớn, giá thấp hơn 50–70% so với full-bore cùng kích thước.
• Lắp đặt linh hoạt: Hot-tap (lắp khi hệ thống đang chạy), dễ tháo lắp bảo dưỡng.
• Phù hợp đường ống cũ/lớn: Không cần cắt ống hoặc hàn flange lớn.
• Bảo trì thấp: Cảm biến dễ rút ra kiểm tra/rửa.

Ứng dụng phổ biến tại Việt Nam

• Xử lý nước thải & cấp nước: Đo nước thải đô thị, sông ngòi, hệ thống thủy lợi lớn.
• Khai khoáng & luyện kim: Nước làm mát, bùn than, nước thải mỏ.
• Công nghiệp giấy & bột giấy: Bùn giấy, nước tuần hoàn lớn.
• Nhà máy hóa chất: Dung dịch dẫn điện trong đường ống lớn.
• Hệ thống làm mát công nghiệp: Nước tuần hoàn quy mô lớn.

Tại sao chọn Insertion Electromagnetic Flow Meter Q&T qua đại lý ATZ Solution?

• Giá tốt nhất thị trường từ nhà sản xuất trực tiếp, không qua nhiều trung gian.
• Hỗ trợ toàn diện từ ATZ: Tư vấn chọn model, thiết kế lắp đặt hot-tap, hiệu chuẩn tại chỗ, bảo hành chính hãng 12–24 tháng.
• Dịch vụ nhanh chóng: Hotline 0931 042 303 – hỗ trợ kỹ thuật 24/7, kho hàng tại TP. Hồ Chí Minh.
• Tích hợp giải pháp: Kết hợp với các thiết bị khác (cảm biến mức, áp suất, van) từ ATZ để tạo hệ thống tự động hóa hoàn chỉnh.

Insertion Electromagnetic Flow Meter Q&T là giải pháp kinh tế, đáng tin cậy cho đo lưu lượng đường ống lớn mà không làm gián đoạn sản xuất. Với sự đồng hành từ đại lý ATZ Solution, bạn hoàn toàn yên tâm về chất lượng và dịch vụ hậu mãi.

Liên hệ ngay hôm nay để nhận báo giá ưu đãi, catalogue chi tiết và tư vấn miễn phí model phù hợp với hệ thống của bạn!
