Nguyên lý hoạt động

Khi chất lỏng/khí/hơi chảy qua bluff body (tam giác), tạo xoáy Karman → cảm biến piezoelectric phát hiện tần số → tính lưu lượng thể tích (hoặc khối lượng nếu có bù nhiệt/áp).

• Không moving parts → Không tổn thất áp suất lớn, chịu rung tốt, tuổi thọ cao.
• Đo hai chiều, tự chẩn đoán, tùy chọn bù nhiệt/áp.

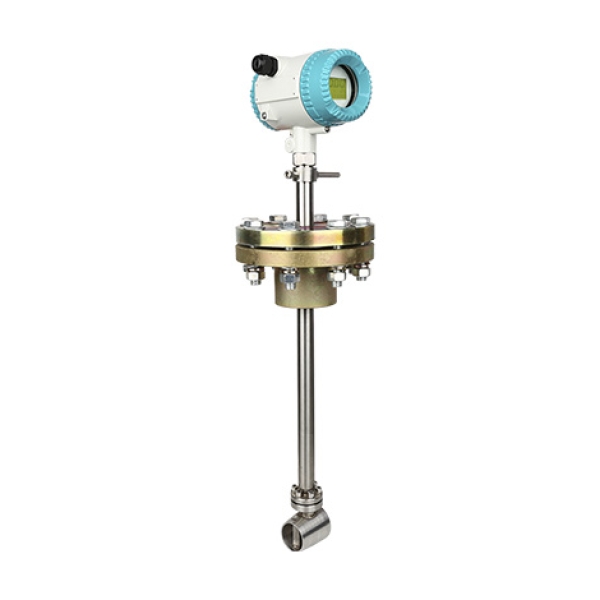

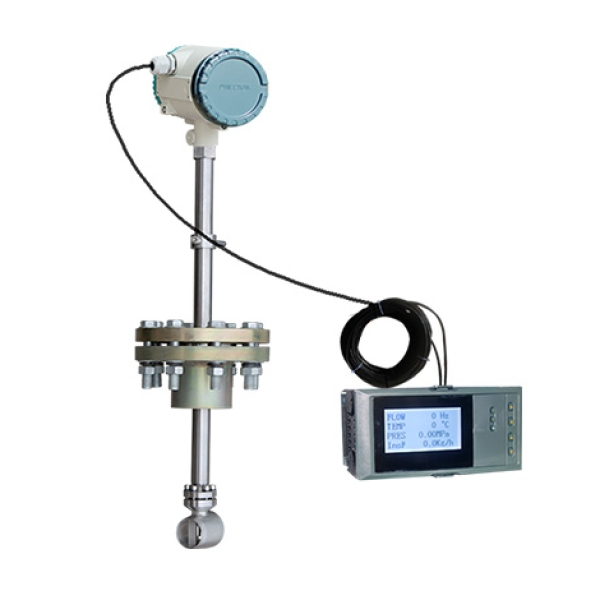

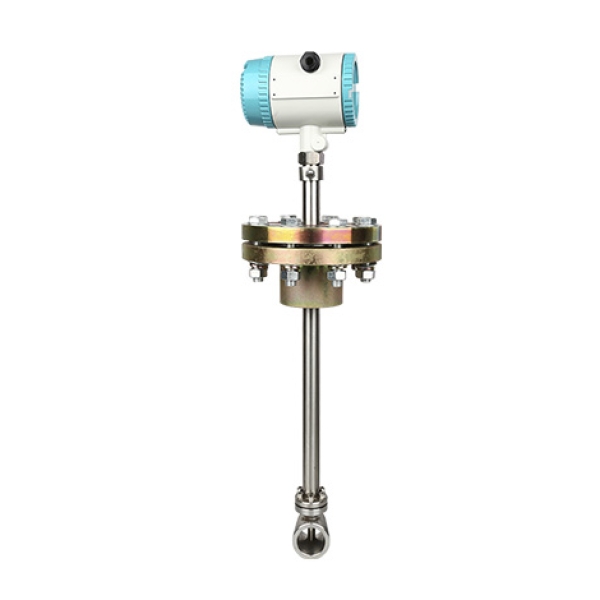

Đặc điểm nổi bật của Insertion Vortex Flow Meter Q&T

• Kích thước: DN80 – DN2000 mm (3" – 80", phù hợp ống lớn).
• Độ chính xác: ±1.5% (insertion type), ±1.0% cho flange tham chiếu.
• Vận tốc đo:
  • Chất lỏng: 0.4 – 7.0 m/s.
  • Khí: 4.0 – 60.0 m/s.
  • Hơi nước: 5.0 – 70.0 m/s.
• Nhiệt độ chất lỏng: -40°C đến +200°C (tiêu chuẩn), +280°C hoặc +350°C (high-temperature version).
• Áp suất định mức: 1.6 MPa, 2.5 MPa, 4.0 MPa (tùy chọn cao hơn).
• Vật liệu cảm biến: SS304 (tiêu chuẩn), SS316 (tùy chọn chịu ăn mòn tốt hơn).
• Bảo vệ: IP65/IP67 (transmitter), chịu môi trường ngoài trời/khắc nghiệt.
• Nguồn điện: 12–24V DC (tiêu thụ thấp <15W), 220V AC; tùy chọn pin lithium hoặc GPRS.
• Đầu ra tín hiệu: 4–20 mA, Pulse, RS485 (Modbus), HART; tùy chọn GPRS/GSM truyền dữ liệu từ xa.
• Màn hình: LCD backlight lớn, hiển thị lưu lượng tức thời, tổng tích lũy, tần số, báo lỗi.
• Chức năng: Tùy chọn bù nhiệt/áp (temperature & pressure compensation), đo lưu lượng khối lượng (mass flow) cho hơi nước/khí, báo lỗi cao/thấp.
• Lắp đặt: Hot-tap (online insertion), dễ tháo lắp bảo dưỡng mà không ngừng dòng.
• Chứng nhận: CE, ISO; tùy chọn chống nổ (Ex ia IIC T5 Ga).

Ưu điểm vượt trội của loại Insertion

• Tiết kiệm chi phí lớn cho đường ống lớn: Chỉ cần một cảm biến chèn, giá thấp hơn 50–70% so với flange full-bore cùng kích thước.
• Lắp đặt linh hoạt → Hot-tap (không ngừng sản xuất), phù hợp đường ống cũ hoặc hệ thống đang chạy.
• Dễ bảo trì → Rút cảm biến ra kiểm tra/rửa mà không tháo ống.
• Ứng dụng rộng → Đo khí nén, hơi nước lớn, nước thải, khí thải ở đường ống lớn.
• Độ bền cao → Không moving parts, chịu rung ≤0.2g, phù hợp môi trường công nghiệp nặng.

Ứng dụng phổ biến tại Việt Nam

• Hơi nước & nồi hơi lớn: Đo hơi bão hòa/quá nhiệt ở nhà máy giấy, dệt may, thực phẩm, hóa chất.
• Khí công nghiệp: Khí nén, khí tự nhiên, khí thải, nitơ/oxy ở đường ống lớn.
• Xử lý nước & nước thải: Đo nước sạch, nước thải đô thị, hệ thống thủy lợi lớn.
• Khai khoáng & luyện kim: Khí thải, nước tuần hoàn, bùn nhẹ.
• Công nghiệp khác: Nhà máy điện, HVAC lớn, hệ thống làm mát công nghiệp.

Tại sao chọn Insertion Vortex Flow Meter Q&T qua đại lý ATZ Solution?

• Giá cạnh tranh trực tiếp từ nhà sản xuất, không qua trung gian nhiều tầng.
• Hỗ trợ toàn diện từ ATZ: Tư vấn model (insertion với bù nhiệt/áp, hot-tap...), thiết kế lắp đặt online, hiệu chuẩn tại chỗ, bảo hành chính hãng 12–24 tháng.
• Dịch vụ nhanh chóng: Hotline 0931 042 303 – hỗ trợ kỹ thuật 24/7, kho hàng tại TP. Hồ Chí Minh.
• Giải pháp tích hợp: Kết hợp với cảm biến áp suất/nhiệt độ, truyền dữ liệu từ xa để giám sát thông minh.

Insertion Vortex Flow Meter Q&T là lựa chọn kinh tế, đáng tin cậy và dễ lắp đặt cho đo lưu lượng ở đường ống lớn mà không gián đoạn sản xuất. Với sự đồng hành từ đại lý ATZ Solution, bạn yên tâm triển khai mà không lo chất lượng hay dịch vụ hậu mãi.

Liên hệ ngay hôm nay để nhận báo giá ưu đãi, catalogue chi tiết và tư vấn miễn phí model phù hợp nhất!
