Nguyên lý hoạt động

Dựa trên hiện tượng xoáy Karman: Bluff body tạo xoáy luân phiên, cảm biến phát hiện tần số xoáy → tính lưu lượng. Tích hợp cảm biến nhiệt độ & áp suất để bù tự động, chuyển đổi từ lưu lượng thể tích sang khối lượng (density compensation).

• Không moving parts → Không tổn thất áp suất lớn, chịu rung tốt, tuổi thọ cao.
• Đo hai chiều, tự chẩn đoán, đo năng lượng hơi nước/nước nóng (BTU).

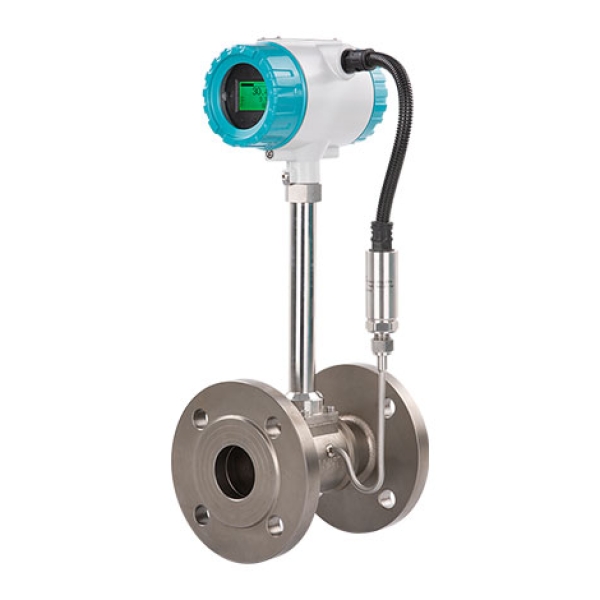

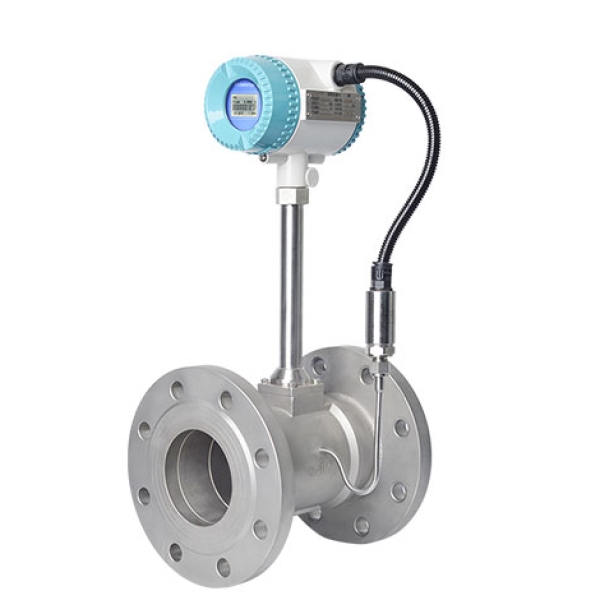

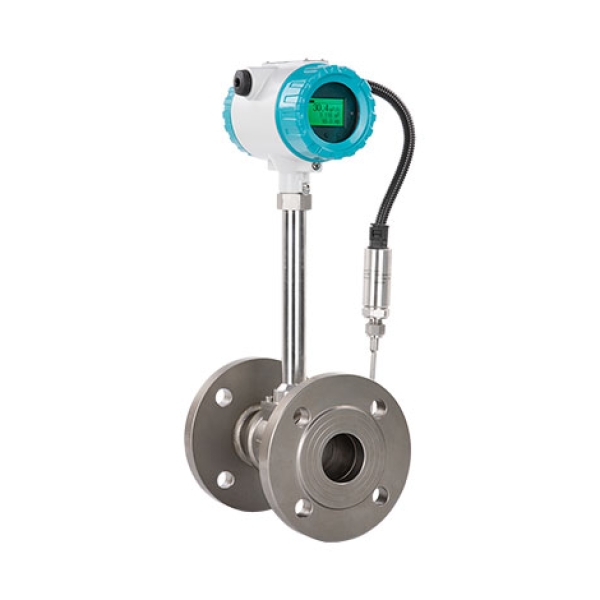

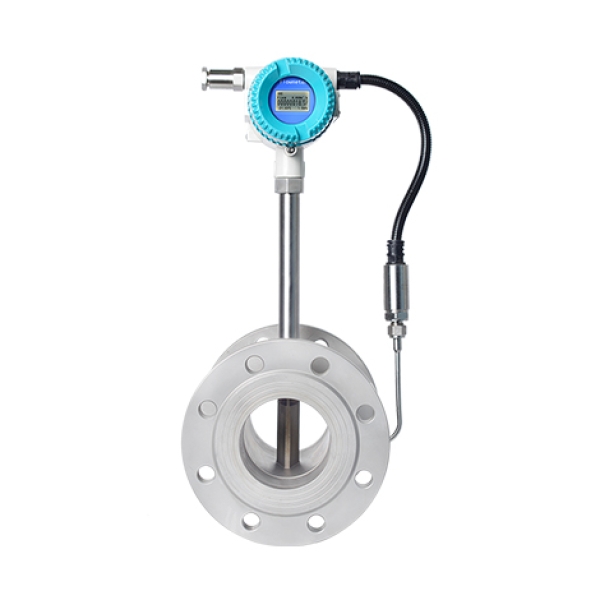

Đặc điểm nổi bật của Temperature & Pressure Compensation Vortex Flow Meter Q&T

• Kích thước: DN15 – DN300 mm (flange/inline), DN80 – DN2000 mm (insertion tùy chọn).
• Độ chính xác: ±0.75% – ±1.0% (khí/hơi nước với compensation), ±1.0% – ±1.5% (chất lỏng/standard).
• Vận tốc đo: 0.3 – 7 m/s (chất lỏng), 2 – 70 m/s (khí), 6 – 70 m/s (hơi nước).
• Bù compensation: Tích hợp cảm biến nhiệt độ & áp suất → đo chính xác lưu lượng khối lượng (mass flow) cho hơi nước bão hòa/quá nhiệt, khí thay đổi điều kiện.
• Nhiệt độ chất lỏng: -40°C đến +200°C / +280°C / +350°C (tùy phiên bản high-temp).
• Áp suất: 1.6 MPa, 2.5 MPa, 4.0 MPa (tùy chọn cao hơn).
• Vật liệu cảm biến: SS304/SS316 (tiêu chuẩn), Hastelloy (tùy chọn chịu ăn mòn).
• Bảo vệ: IP65/IP67 (transmitter), chịu môi trường ngoài trời/khắc nghiệt.
• Nguồn điện: 24V DC (tiêu thụ thấp <15W), 220V AC; tùy chọn pin hoặc GPRS.
• Đầu ra tín hiệu: 4–20 mA, Pulse, RS485 (Modbus), HART; tùy chọn GPRS/GSM truyền dữ liệu từ xa.
• Màn hình: LCD lớn backlight, hiển thị lưu lượng tức thời, tổng tích lũy, tần số, mật độ, nhiệt độ/áp suất, báo lỗi.
• Chức năng: Bù nhiệt/áp tự động, đo BTU (năng lượng hơi nước), báo lỗi cao/thấp, tổngizer 3 chiều.
• Kết nối: Flange, Insertion, Wafer, Thread, Sanitary (tùy chọn).
• Chứng nhận: CE, ISO; phù hợp chống nổ (tùy chọn).

Ưu điểm vượt trội với Compensation

• Độ chính xác cao khi nhiệt độ/áp suất thay đổi (không cần bù thủ công).
• Đo lưu lượng khối lượng chính xác cho hơi nước/khí → phù hợp thanh toán thương mại, tính năng lượng.
• Chịu nhiệt cao lên +350°C, lý tưởng nồi hơi, hệ thống sưởi.
• Tiết kiệm năng lượng & chi phí → Không moving parts, bảo trì thấp.
• Linh hoạt → Có thể cấu hình remote type (transmitter tách rời) cho môi trường khắc nghiệt.

Ứng dụng phổ biến tại Việt Nam

• Hơi nước & nồi hơi: Đo hơi bão hòa/quá nhiệt ở nhà máy thực phẩm, giấy, dệt may, hóa chất.
• Khí công nghiệp: Khí nén, khí tự nhiên, oxy/nitơ với biến đổi áp suất/nhiệt độ.
• Năng lượng & BTU: Đo năng lượng hơi nước/nước nóng cho hệ thống sưởi, trao đổi nhiệt.
• Dầu khí & hóa chất: Đo khí/dầu nhẹ, dung dịch ở đường ống biến đổi điều kiện.
• Công nghiệp khác: Nhà máy điện, luyện kim, xử lý nước (hơi nước).

Tại sao chọn Temperature & Pressure Compensation Vortex Flow Meter Q&T qua đại lý ATZ Solution?

• Giá cạnh tranh trực tiếp từ nhà sản xuất, không qua trung gian nhiều tầng.
• Hỗ trợ toàn diện từ ATZ: Tư vấn model (với bù compensation, remote/insertion...), thiết kế lắp đặt, hiệu chuẩn tại chỗ, bảo hành chính hãng 12–24 tháng.
• Dịch vụ nhanh chóng: Hotline 0931 042 303 – hỗ trợ kỹ thuật 24/7, kho hàng tại TP. Hồ Chí Minh.
• Giải pháp tích hợp: Kết hợp với cảm biến khác, truyền dữ liệu từ xa để giám sát thông minh.

Temperature & Pressure Compensation Vortex Flow Meter Q&T là lựa chọn tối ưu cho đo lưu lượng chính xác, ổn định và tiết kiệm ở môi trường biến đổi nhiệt độ/áp suất. Với sự đồng hành từ đại lý ATZ Solution, bạn yên tâm triển khai mà không lo chất lượng hay dịch vụ hậu mãi.

Liên hệ ngay hôm nay để nhận báo giá ưu đãi, catalogue chi tiết và tư vấn miễn phí model phù hợp nhất!
