Nguyên lý hoạt động

Dựa trên định luật Faraday về cảm ứng điện từ: Chất lỏng dẫn điện chảy qua từ trường tạo ra điện áp tỷ lệ với vận tốc dòng chảy. Điện áp được điện cực thu nhận và chuyển thành tín hiệu lưu lượng chính xác.

• Không bộ phận chuyển động → Không tổn thất áp suất, ít tắc nghẽn, bảo trì thấp.
• Đo hai chiều, tự báo lỗi ống rỗng, tự chẩn đoán.

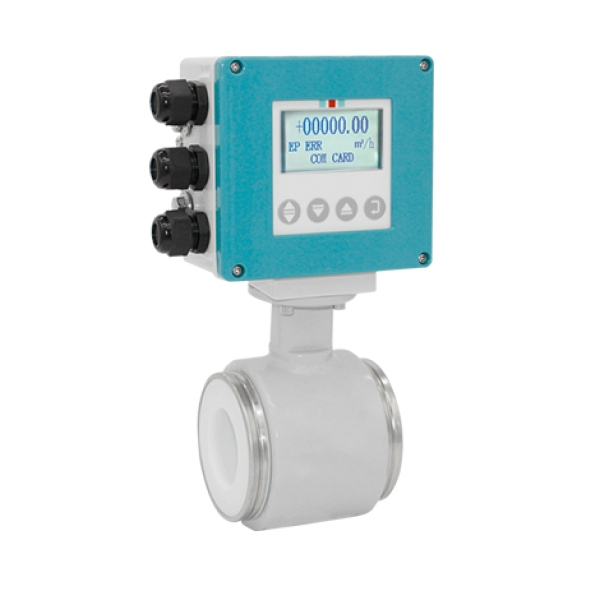

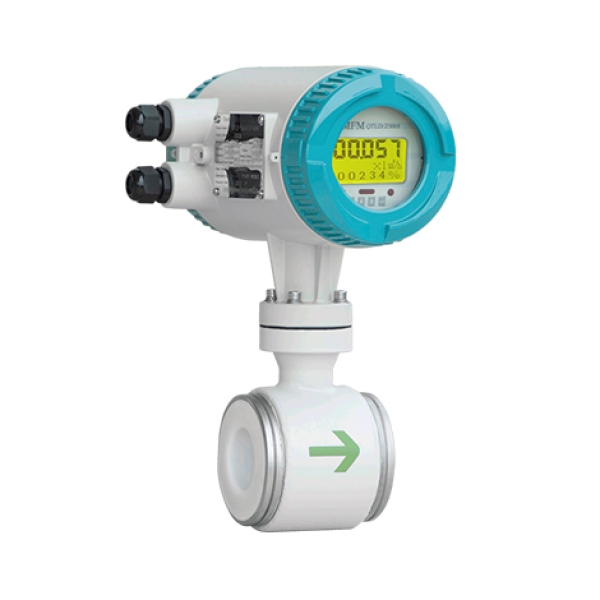

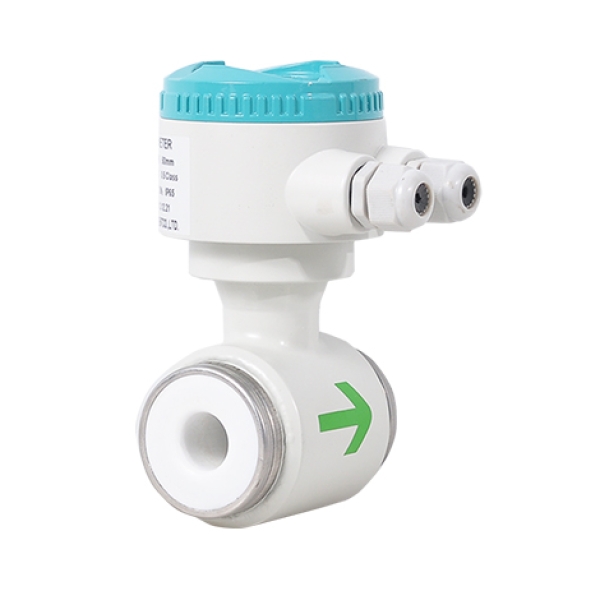

Đặc điểm nổi bật của Wafer Electromagnetic Flow Meter Q&T (QTLD/W series)

• Kích thước: DN25 – DN200 mm (1" – 8") – phù hợp ống nhỏ đến trung bình.
• Độ chính xác: ±0.5% (tiêu chuẩn), tùy chọn ±0.2% tại vận tốc ≥ 0.5 m/s.
• Vận tốc đo: 0.1 – 15 m/s (khuyến nghị ≥ 0.5 m/s cho độ chính xác tốt).
• Kết nối: Wafer (kẹp giữa mặt bích, không cần flange riêng) – dễ lắp đặt, tiết kiệm không gian.
• Vật liệu lót (liner): PTFE, FEP, PFA (chịu nhiệt cao, chống ăn mòn), phù hợp thực phẩm và hóa chất.
• Điện cực: SS316L, Hastelloy C/B, Titanium, Tantalum, Platinum-iridium.
• Nhiệt độ chất lỏng: Compact: -20°C đến +80°C; Remote: -20°C đến +120°C.
• Áp suất định mức: 1.6 MPa (tiêu chuẩn).
• Bảo vệ: Transmitter IP65/IP67; Sensor IP65/IP68 (remote, chôn ngầm).
• Nguồn điện: 85–250 VAC, 20–36 VDC; tùy chọn pin lithium 3.6V (battery powered).
• Đầu ra tín hiệu: 4–20 mA, Pulse, RS485 (Modbus), HART, GPRS, PROFIBUS (tùy chọn).
• Màn hình: LCD 128x128 mm, hiển thị lưu lượng tức thời, tổng tích lũy (3 bộ đếm: thuận/ngược/net), vận tốc, báo lỗi.
• Ngôn ngữ: Tiếng Anh, Trung, Ý, Pháp, Tây Ban Nha, Hàn, Bồ Đào Nha...
• Chức năng: Báo lỗi cao/thấp, ống rỗng, kích từ lỗi; điện cực tham chiếu tích hợp (không cần vòng tiếp đất riêng).
• Vật liệu thân: Carbon steel (tiêu chuẩn), SS304/SS316 (tùy chọn cho thực phẩm/nước uống).

Ưu điểm vượt trội của loại Wafer

• Gọn nhẹ, ngắn (body ngắn, trọng lượng nhẹ) → dễ vận chuyển, lắp đặt ở không gian hẹp (giếng, mương, ống tưới tiêu).
• Tiết kiệm chi phí → Không cần flange riêng, giảm gasket, dễ lắp giữa mặt bích hiện có.
• Dễ lắp đặt → Alignment rings hỗ trợ căn chỉnh nhanh, phù hợp khu vực chật hẹp.
• Đa năng → Dùng cho nước uống (SS316), nước thải, thực phẩm, hóa chất nhẹ.
• Bền bỉ → Thiết kế hàn kín, chống ẩm, không moving parts.

Ứng dụng phổ biến tại Việt Nam

• Thực phẩm & đồ uống: Đo sữa, nước giải khát, siro, bia (food grade với SS316).
• Xử lý nước: Nước sạch, nước ngầm, nước thải nhỏ, hệ thống tưới tiêu.
• Hóa chất nhẹ: Dung dịch ăn mòn nhẹ ở nhà máy nhỏ.
• Công nghiệp khác: Hệ thống cấp nước địa phương, nhà máy nhỏ gọn, khu vực hạn chế không gian.

Tại sao chọn Wafer Electromagnetic Flow Meter Q&T qua đại lý ATZ Solution?

• Giá tốt nhất trực tiếp từ nhà sản xuất, không qua trung gian nhiều tầng.
• Hỗ trợ toàn diện từ ATZ: Tư vấn model (compact/remote, battery powered...), thiết kế lắp đặt wafer, hiệu chuẩn, bảo hành chính hãng 12–24 tháng.
• Dịch vụ nhanh chóng: Hotline 0931 042 303 – hỗ trợ kỹ thuật 24/7, kho hàng tại TP. Hồ Chí Minh.
• Giải pháp tích hợp: Kết hợp với các thiết bị khác (cảm biến mức, áp suất, truyền dữ liệu) từ ATZ.

Wafer Electromagnetic Flow Meter Q&T là lựa chọn thông minh cho đo lưu lượng chính xác, gọn nhẹ và tiết kiệm ở hệ thống hạn chế không gian. Với sự đồng hành từ đại lý ATZ Solution, bạn yên tâm triển khai mà không lo lắp đặt hay bảo trì.

Liên hệ ngay hôm nay để nhận báo giá ưu đãi, catalogue chi tiết và tư vấn miễn phí model phù hợp nhất!
